HeightSens - Laserscanner - Überhöhen Warneinrichtung

HeightSens schützt Bauwerke zuverlässig  vor Beschädigung durch zu hohe Fahrzeuge.

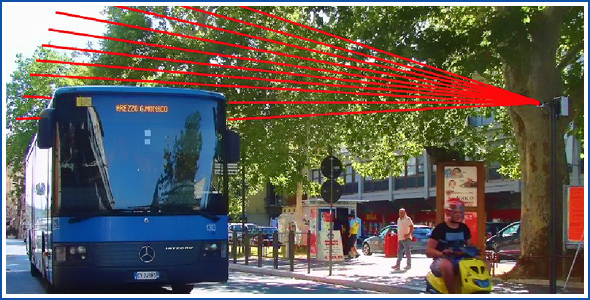

HeightSens ermöglicht den sicheren Schutz von Tunnel und Unterführungen vor zu hohen Fahrzeugen. Der innovative Lasersensor (Bild oben) erkennt zuverlässig von einer Fahrbahnseite (Bild Mitte), auch über mehrere Fahrspuren,  jedes Fahrzeug mit gefährlicher Überhöhe.

Die Erkennung der zu hohen Fahrzeuge erfolgt durch mehrere Messfelder, welche zur Alarmauslösung durchquert werden müssen. Objekte, die eine definierbare Mindestgröße unterschreiten oder nur eine Ebene durchqueren, führen nicht zur Alarmauslösung, sodass eine extrem hohe Störsicherheit durch Blätter, Vögel oder ähnliches erreicht wird.

Merkmale:

Horizontal messender Laserscanner-Sensor mit unsichtbarem Infrarot-Messfeld

Einseitenmessung über bis zu drei Fahrspuren

Frei definierbare Messfelder und Mindestobjektgrößen zur optimalen Falschalarmunterdrückung

Technische Daten ScanSens-X0

Technologie: Laserscanner, Laufzeitmessung
Messbereich: 60 m @10% Remissions grad 14m @ 2% Remissions grad
Anzahl Messebenen: 4
Anzahl Punkte per Scan: 274
Winkelauflösung: 0.35°
Scanbereich: 96°
Anzahl Scans pro sec: 60 scans / s
Remmisions Faktor: > 2%
Wellenlänge + Leistung: 905 nm; max. Ausgangsspitzenleistung: 75 W
Versorgungsspannung: 10 V - 35 V DCl
Leistungsaufnahme: < 5 W
Ausgänge: 2 potentialfreie Schaltkontakte
Max. Schaltspannung: 35 VDC / 24 VAC
Max. Schaltstrom: 80 mA
Ansprechzeit: typ. 20ms / max. 80ms
Dimension: 140 mm x 140 mm x 80 mm
Material: Edelstahl
Farbe: Metall
Schutzklasse: IP65 (keine Druckstrahlreinigung der Frontseite)
Temperatur Bereich: -30 °C bis +60 °C mit Spannung / -10 °C bis +60 °C ohne Spannung
Feuchtigkeit: 0-95 % nicht kondensierend
Erschütterung: < 2 G
Verschmutzung: max. 30 %; homogen
Designed für minimalen Lebenszyklus: entwickelt für minimalen Lebenszyklus von 8 Jahren
Normen: 2006/95/EC: LVD 2002/95/EC: RoHS;
EN 61000-6-2: EMC - Industrial level; 2004/108/EC: EMC
EN 60529; EN IEC 60825; EN 60950-1;
EN 61000-6-3: EMC - Commercial Level
